Soundesign 3486B

Breve descrizione

Il Soundesign modello 3486B, (sullo schema è indicato solamente con 3486) è una radiosveglia con orologio a cartellini (palette), tipico degli anni 70, si presta ad essere ben utilizzato come radiosveglia da comodino o ancor meglio come radio orologio da cucina, l'orologio è movimentato da un motore elettrico di tipo COPAL GC-2335, la velocità è determinata dalla frequenza di rete, ha la possibilità di attivare un orario di sveglia, e per addormentarsi con la musica ha la funzione sleep di tipo meccanica.

La parte radio è una semplice supereterodina a due bande, MW-FM per apparecchi destinati al mercato Italiano, e LW-FM per quelli destinati al mercato Francese, i comandi sono frontali di tipo slider, molto usati negli anni 70, dispone di antenna in ferrite interna per la ricezione delle Onde Medie/Lunghe e di antennino filare di colore giallo per l'FM.

Qui di seguito potete visionare la galleria di foto, cliccando sulle miniature si visualizza la foto relativa, se cliccate sulla foto potete vedere la foto a risoluzione più alta.


vista esterna
vista interna

Questo apparecchio ha un suono non molto potente rispetto a quello che ci si aspetterebbe vedendo le sue dimensioni, ma non ostante tutto, svolgeva egregiamente il suo servizio  nella cucina della mia nonna, dove alla mattina durante la colazione, si potevano ascoltare le prime notizie.
Il Soundesign 3486B è stato ricondizionato nel Febbraio 2006 e riportato alle sue piene funzioni, si è reso necessario la sostituzione delle lampade e di alcuni condensatori elettrolitici, della sostituzione di un ingranaggio del motore e una pulizia dei commutatori e dei potenziometri slider, che come ben risaputo sono soggetti alla penetrazione di polvere, ora fa bella mostra di sè nella mia collezione.

Scheda Tecnica

Costruttore

Soundesign

Paese di provenienza

Singapore

Modello

3486B

Anno di costruzione

Incerta 1974/1979

Numero di transistor

10 al Silicio



Numero diodi

7 tra Silicio e Germanio



Supereterodina

Singola

Copertura frequenze e in base al paese in cui veniva commercializzato

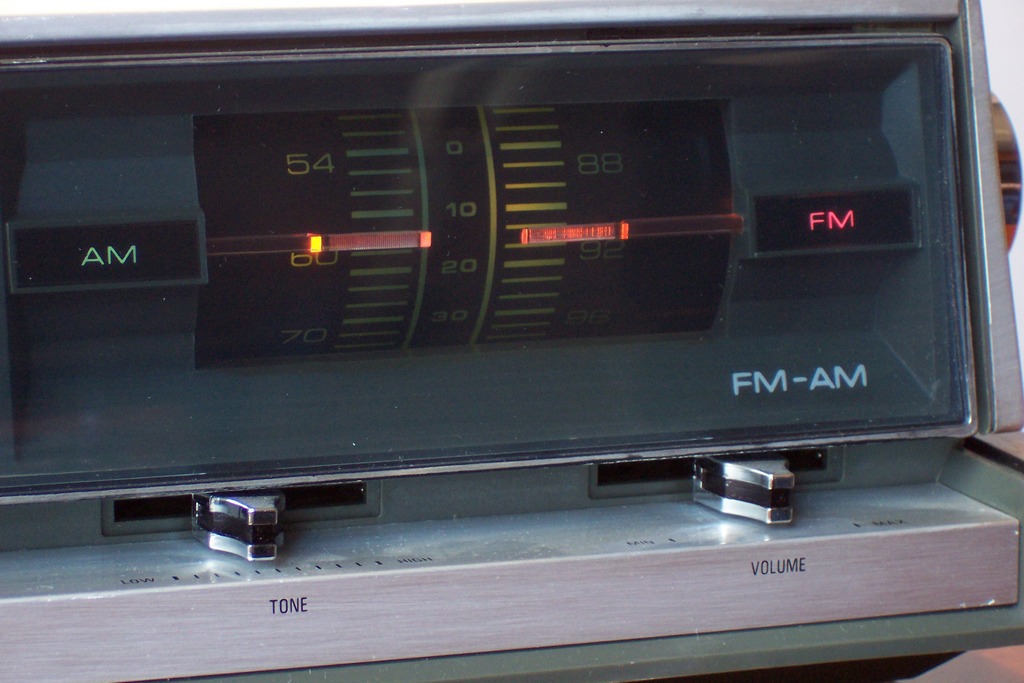

AM 540-1600 KHz - FM 88-108.0 MHz (Versione Italiana)

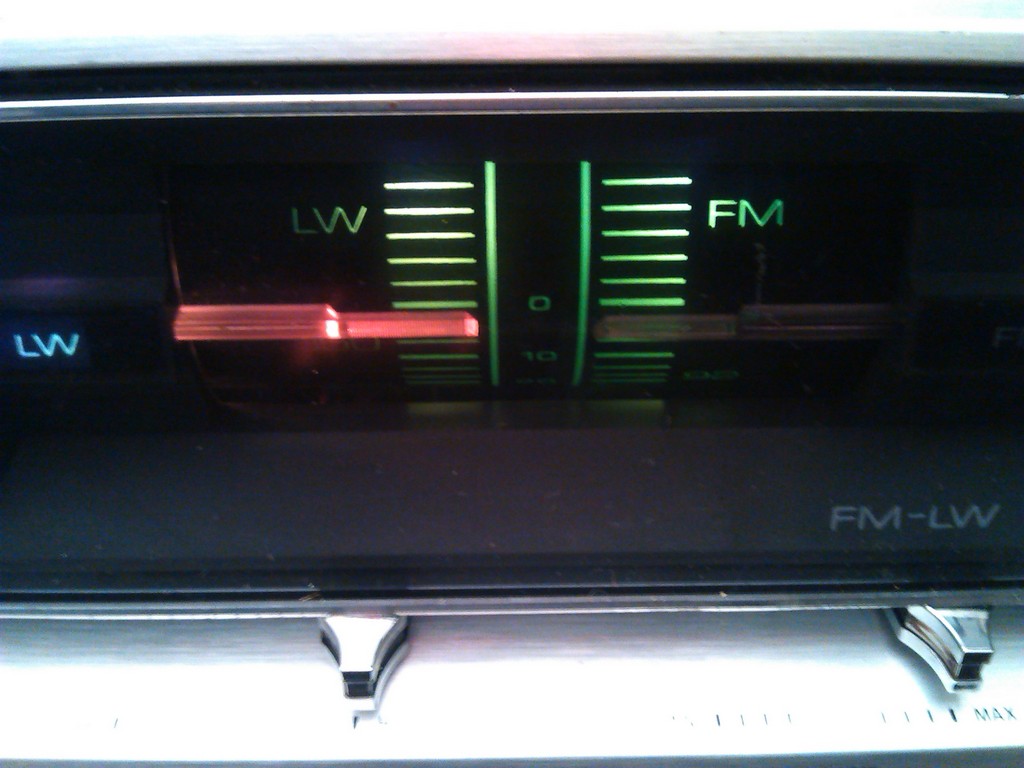

LW 150-350 kHz - FM 88-108.0 MHz (Versione Francese)

Sintonia

Analogica mediante condensatore variabile con isolanti in PVC a 4 sezioni




Potenza audio

Circa 300 mW

Controlli

Volume - Tono - FM AFC- On-Off - AUTO - Radio/Sveglia - Sleep - AM-FM

Alimentazione

220Volt - 50Hz - 10Watt

Illuminazioni

Scala parlante a tamburo rotante con due lampade a bassa tensione e indicatori bande illuminati.
Quadrante orologio illuminato da una lampada al neon.

Uscite

Uscita auricolare monofonico

Accessori e varie

Apparecchio Radio da cucina o da comodino con orologio/sveglia incorporato.

Dimensioni

380x180x125 mm

Peso

1,8 Kg

Note:

i 50 Hz provenienti dalla rete elettrica, determinano la velocità di avanzamento del motore.

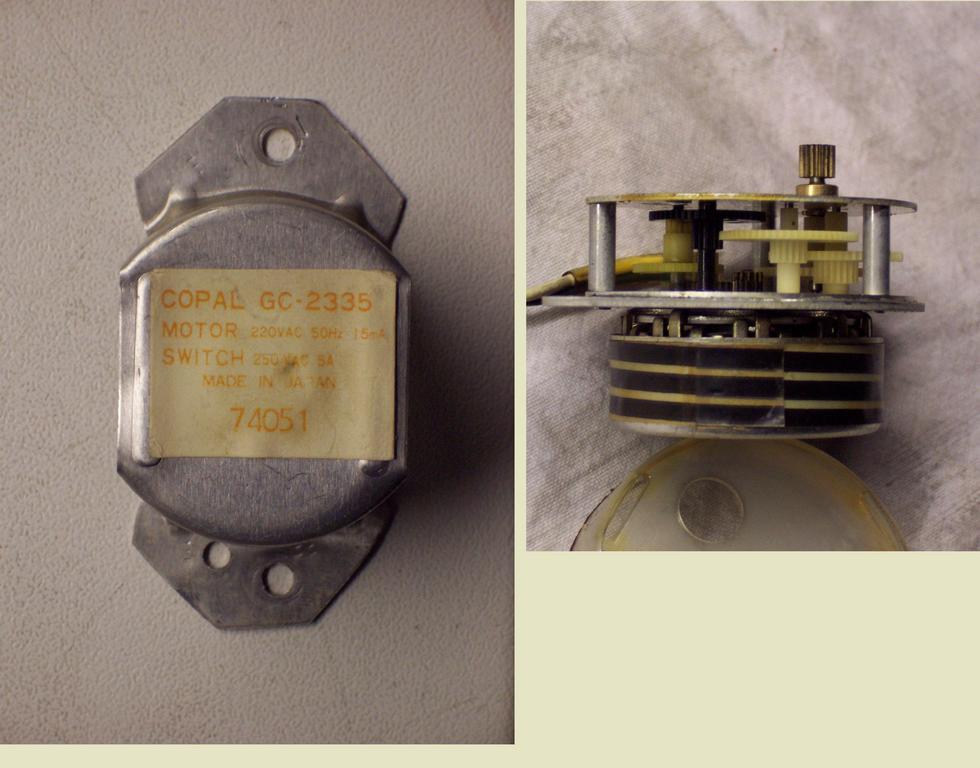

Motore tpo Copal GC-2335 che movimenta l'orologio lo potete vedere cliccando qui.



Sluzioni tecniche a problemi conosciuti.

Uno dei problemi maggiori di questo apparecchio, era la rottura degli ingranaggi di plastica in cascata, che formano il riduttore di giri del motore che movimenta l'orologio.

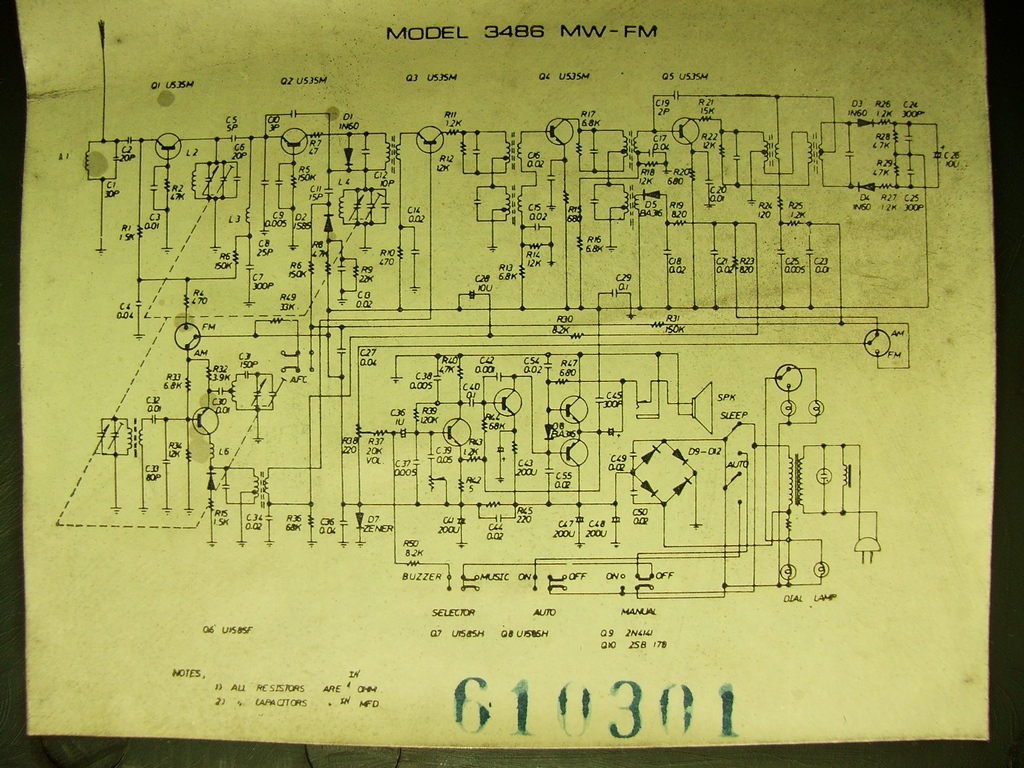

Disponibilità schema

Si, inserito all'interno dell'apparecchio, recentemente, grazie a Daniele, ho scoperto che lo schema riguardante la sezione "RADIO" di questo apparecchio è uguale alla sezione "RADIO" della radiosveglia BROWNI mod. RD0521

Altre Foto qui:

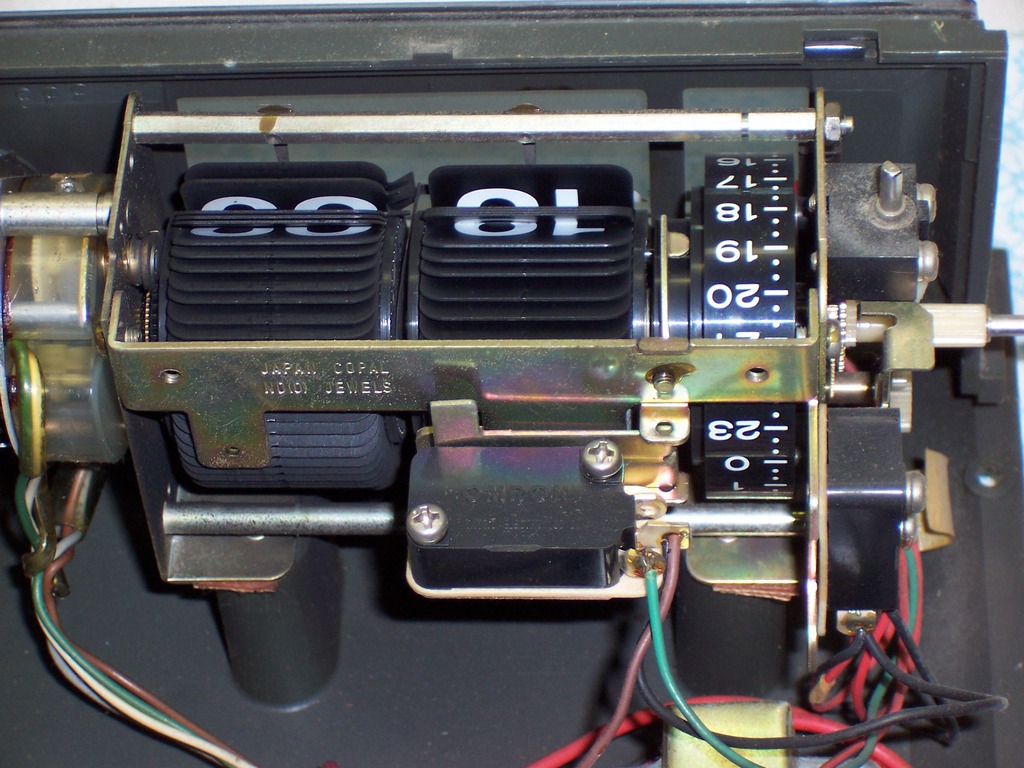

Meccanica orologio      Motore Orologio      Schema
Tracciato corda della scala parlante
