Amtron Kit modello UK573 Gullot

Breve descrizione


Questa nota casa costruttrice di KIT (scatole di montaggio) che precedentemente era conosciuta con il nome di "High Kit", poi come Amtron era molto in voga negli anni 70, erano vendute dalla catena GBC (Gian Bruto Castelfranchi) e successivamente negli anni 75 circa, ma il periodo non è certo, cambiò il nome in Amtroncraft, sembra sfogliando alcune riviste dell'epoca, che il marchio Amtroncraft fu utilizzato anche prima di chiamarsi Amtron. e poi anche successivamente. Per quelli che come me si dilettavano a fare costruzioni elettroniche, era veramente una manna dal cielo, tanto che conservo ancora oggi un libro dove vi sono numerosi progetti in KIT della Amtron.
Questo apparecchio radio Amtron, risale al 1979/1980 circa, ed è stato da mè costruito, e qui di seguito potete visionare la galleria di foto, cliccando sulle miniature si visualizza la foto relativa, se cliccate sulla foto potete vedere la foto a risoluzione più alta.

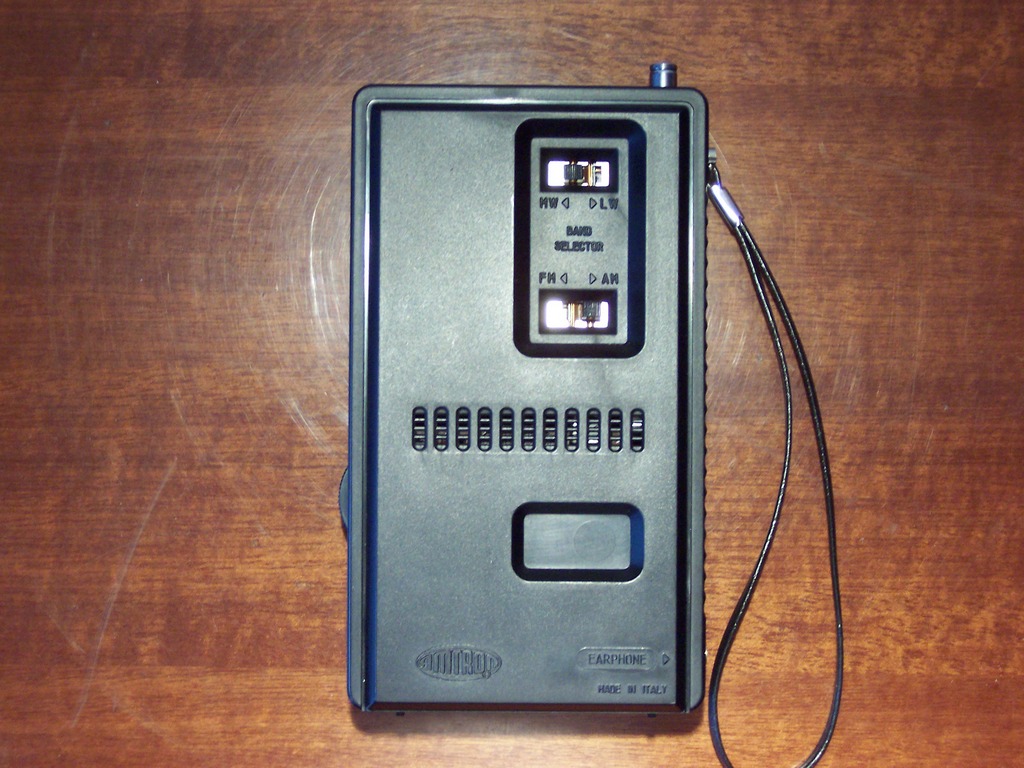

UK573 Gullot vista esterna
UK573 Gullot vista interna

Riceve in onde medie da 520 a 1640 Khz ed ha una di sensibilità 150 µV/m, in onde Lunghe da 150 a 270 khz con di sensibilità 350 µV/m, infine in modulazione di frequenza da 88 a 108 Mhz e sensibilità di 5 µV. Come si puo vedere in foto monta un finalino audio a circuito integrato (TBA820M) potenza audio 0,3 W, le frequenze intermedie sono : IF AM 470 Khz, IF FM 10,7 Mhz. I comandi interuttore/volume e sintonia sono posizionati sul lato destro dell'apparecchio, sul lato sinistro dispone di presa per auricolare e laccetto per il trasporto. Da notare che per commutare le varie gamme, fa uso di una combinazione di due doppi deviatori posizionati sul retro dell'apparecchio, a differenza del solito commutatore unico a tre posizioni molto più diffuso, per vederli clicca qui.

Scheda Tecnica

Costruttore

Amtron / Amtroncraft

Paese di provenienza

Italia

Modello

UK573 Gullot

Anno di costruzione

1973/74 circa

Numero di transistor

5  al silicio

Numero circuiti integrati

1

Numero diodi

3



Supereterodina

IF 470 Khz e 10,7 Mhz

Copertura frequenze


LW 150-270 kHz  MW 520-1640 KHz FM 88-108.0 MHz





Potenza audio

0,3 Watts

Controlli

Volume con interuttore, sintonia e commutatore bande con due doppi deviatori.

Alimentazione

"6 Volt"       N°4 pile Stilo da 1,5 Volt



Uscite

Presa per auricolare sul lato sinistro.

Accessori e varie

Dispone di maniglia a laccetto

Dimensioni

150x85x45  mm

Peso senza batterie
Peso con batterie

300g
400g

Note:

Dispongo inoltre di un Kit ancora integro.
I manuali In Italiano erano caratterizzati da una copertina di colore Rosso/Arrancione
I manuali In Francese erano caratterizzati da una copertina di colore Marrone/Verde.
I manuali In Inglese erano caratterizzati da una copertina Azzurro/Blu







Disponibilità schema

Si, con manuale di montaggio e piano taratura.
Qui il link diretto (18MB) trovato in rete inserito in una rivista d'epoca "Selezione di Tecnica Radio TV" di Novembre 1980 vi consiglio comunque di vedere tutto il sito  cliccando qui, che raccoglie migliaia di riviste d'epoca, di cui vi invito anche a partecipare con l'invio di riviste d'epoca mancanti, grande iniziativa gratutita.

Altre Foto qui:

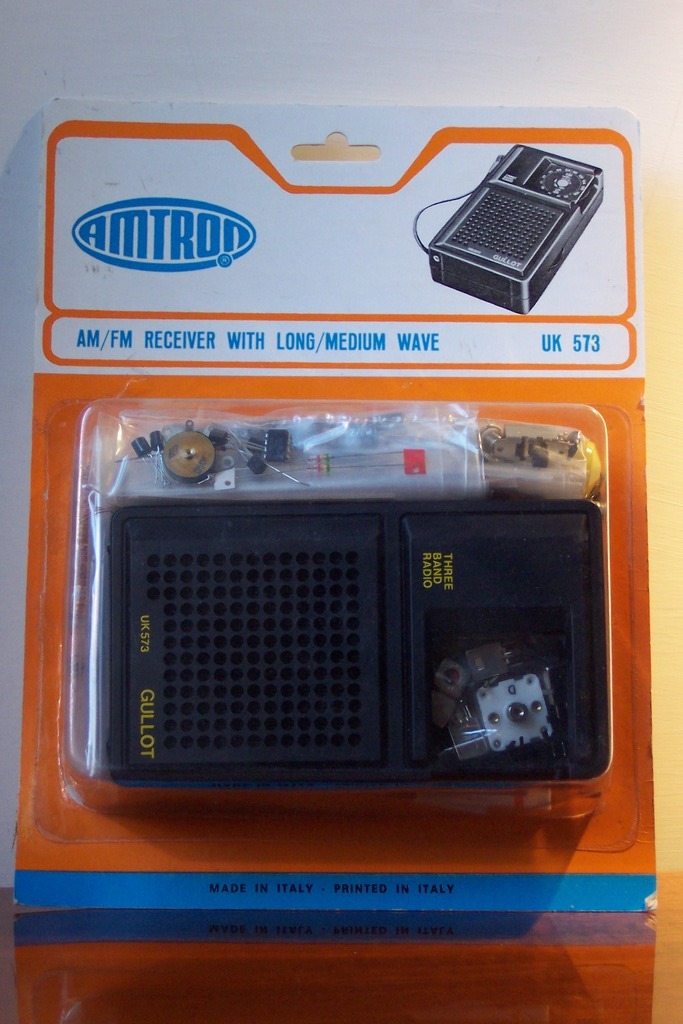

Vista dei circuiti stampati   Kit completo
